新型

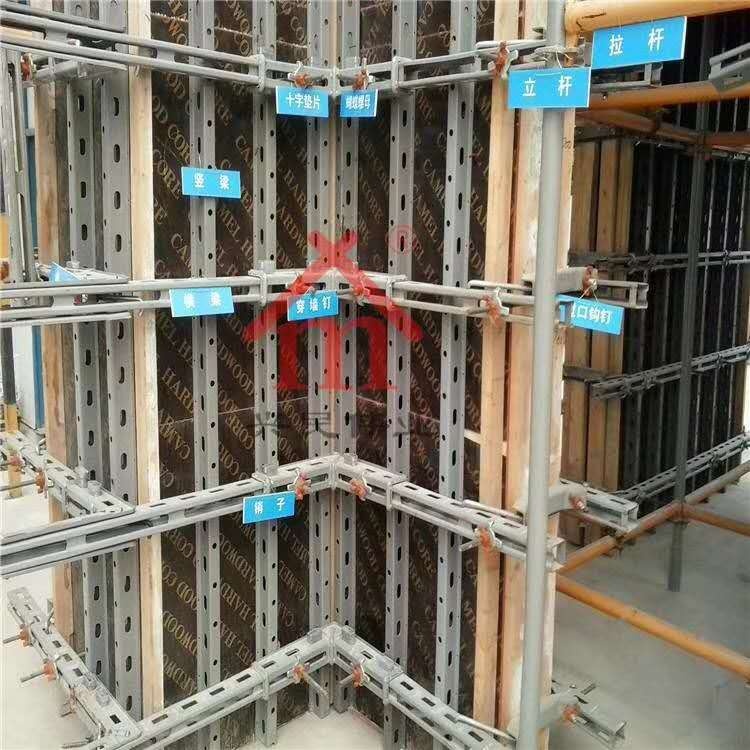

剪力墻模板支撐體系介紹
由豎梁、橫梁、陰陽角、過口卡、穿墻螺絲（母）、橫梁插銷、十字墊片、接頭等組成。
剪力墻、柱、梁可以完全通用。
【豎梁】用厚度為2mm的冷軋鋼板制成型，而后焊接而成，由外套、活節、梁芯組成，其結構和性能同明柱模板支撐組合結構的豎梁。幾字形結構增加了受力面積，可伸縮，長度為：2.6—3.0米，2.2-2.6米等多種規格。
【橫梁】橫梁由外套、梁芯組成、外套和梁芯上打有供穿墻螺絲調整尺寸的長方孔，通過穿墻螺絲緊固豎梁和模板，保證墻體平整，完全可以達到清水混凝土效果及裝飾混凝土。長度為：3.0米、2.7米、2.4米、1.8米、1.5米、1.2米、0.9米、0.6米等多種規格。
【接頭】用厚度為2.5mm的冷軋鋼板制成型，而后焊接而成，用量對兩根橫梁進行套接。長度為：1.2米，0.9米等多種規格。
【】陽角】用于外墻轉彎處與橫梁連接，保證施工時剪力墻角度，杜絕傳統施工陰陽角節點難以處理現象。
同時陰陽角可通用，避免規格復雜造成的材料浪費。規格為300*300、300*600
穿墻螺絲由絲桿、墊片、螺母組成用于橫梁和過口卡的緊固。
